I trasmettitori di livello radar utilizzano il principio della propagazione delle onde elettromagnetiche per misurare il livello delle sostanze. Questi trasmettitori generano segnali a microonde o radiofrequenza ad alta frequenza emessi da un'antenna. Il segnale radar viaggia attraverso l'aria (o un altro mezzo) finché non incontra la superficie della sostanza da misurare. Quando colpisce la superficie della sostanza, il segnale viene riflesso verso il trasmettitore. Il sistema misura il tempo trascorso tra l'emissione del segnale e la ricezione del segnale riflesso. Calcolando questo ritardo e conoscendo la velocità delle onde radar nel mezzo, il trasmettitore determina la distanza dalla superficie della sostanza, fornendo così una misurazione del livello della sostanza all'interno del contenitore.
La costante dielettrica, o permettività relativa, di una sostanza influenza il modo in cui vengono riflesse le onde radar. La costante dielettrica misura la capacità di un materiale di immagazzinare e trasmettere energia elettrica in un campo elettrico. Nell'ambito della misurazione del livello radar, una costante dielettrica più elevata indica una maggiore capacità della sostanza di riflettere le onde radar. Ad esempio, l’acqua, con un’elevata costante dielettrica, riflette le onde radar in modo molto efficace, facilitandone il rilevamento da parte del trasmettitore. D’altro canto, i materiali con costanti dielettriche basse, come oli, gas o polveri, riflettono meno energia radar, il che può rendere più impegnativa la misurazione accurata. I trasmettitori di livello radar sono progettati per gestire queste variazioni impiegando sofisticati algoritmi e tecniche di elaborazione del segnale in grado di interpretare i segnali riflessi anche da sostanze con basse costanti dielettriche.
I trasmettitori di livello radar sono dotati di funzionalità avanzate di elaborazione del segnale che consentono loro di gestire in modo efficace le variazioni delle costanti dielettriche. Il segnale trasmesso viene sottoposto a modulazione e analisi per migliorarne la sensibilità alle onde riflesse. Il ricevitore analizza il segnale di ritorno per determinare la distanza esatta dalla superficie della sostanza. Questo processo comporta la compensazione delle variazioni causate dalle diverse costanti dielettriche. Le procedure di calibrazione sono fondamentali per garantire misurazioni accurate. Gli utenti possono calibrare il trasmettitore per tenere conto delle proprietà dielettriche specifiche della sostanza da misurare. Questa calibrazione potrebbe comportare l'immissione di valori dielettrici noti o la regolazione delle impostazioni per ottimizzare l'interpretazione del segnale. I trasmettitori moderni sono spesso dotati di processi di calibrazione automatizzati, che semplificano le regolazioni e migliorano l'affidabilità della misurazione.
Sebbene i trasmettitori di livello radar siano progettati principalmente per misurare i livelli in base alle costanti dielettriche, anche la densità del materiale può influenzare la precisione della misurazione. Le sostanze ad alta densità possono causare una maggiore attenuazione o dispersione del segnale, che può influenzare il ritorno del segnale radar. Per mitigare questi effetti, i trasmettitori di livello radar utilizzano varie tecniche, tra cui l'amplificazione e il filtraggio del segnale. Queste caratteristiche aiutano a migliorare la qualità del segnale riflesso e garantiscono misurazioni di livello accurate. Ad esempio, i trasmettitori possono includere impostazioni di amplificazione dinamica che si regolano in base alla potenza del segnale rilevato oppure potrebbero impiegare algoritmi di filtraggio avanzati per distinguere tra riflessioni significative e rumore.

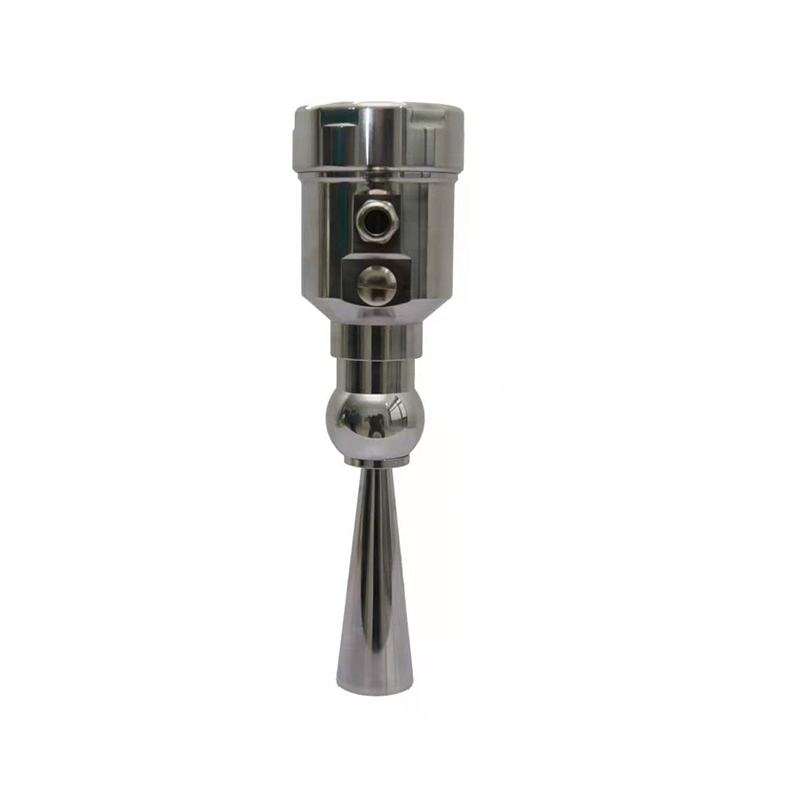

Trasmettitore di livello radar 4
